In moderne olie-, gas- en petrochemische transportsystemen is het handhaven van de integriteit en efficiëntie van pijpleidingen van cruciaal belang. Een gespecialiseerde fitting die veel wordt gebruikt in piggable pijpleidingsystemen is deGestreept T-stuk. Dit onderdeel voorkomt dat pijpleidingvarkens vertakte pijpleidingen binnendringen, terwijl vloeistoffen soepel door het systeem kunnen stromen.
Deze uitgebreide gids onderzoekt wat een Barred Tee is, hoe het werkt, de ontwerpstructuur, toepassingen, voordelen en hoe u de juiste specificatie voor industriële pijpleidingsystemen selecteert. We bespreken ook hoe fabrikanten het leuk vindenShiwangbetrouwbare pijpleidingcomponenten leveren die zijn ontworpen om aan internationale normen te voldoen.

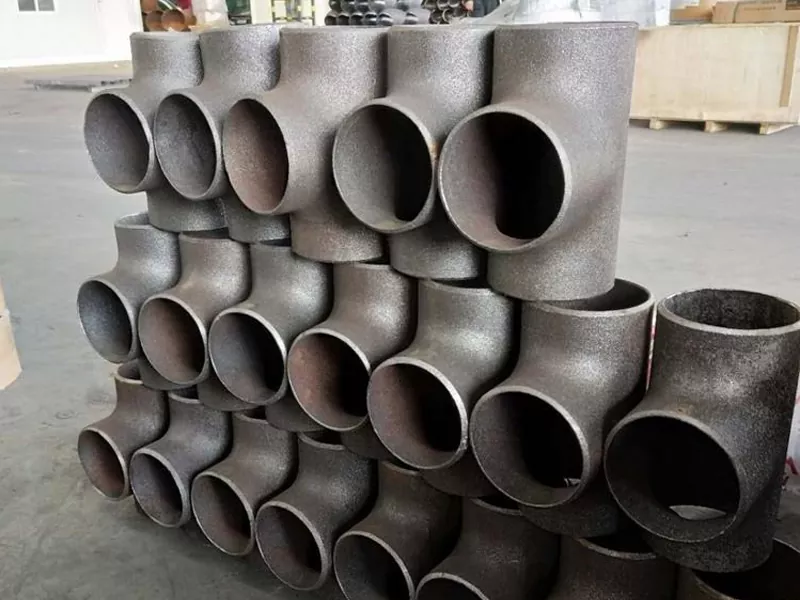

A Gestreept T-stukis een speciaal type T-stuk voor pijpen dat wordt gebruikt in pijpleidingsystemen waarvoor pigging-werkzaamheden nodig zijn. Het omvat interne staven die over de aftakkingsopening zijn gelast om te voorkomen dat pijpleidingvarkens de zijtakken binnendringen.
Pijpleidingvarkens zijn mechanische apparaten die worden gebruikt voor het reinigen, inspecteren en onderhouden van pijpleidingen. Wanneer varkens door een pijpleiding reizen, moeten zij in het hoofdleidingtraject blijven. Zonder de juiste bescherming kunnen varkens per ongeluk aftakkingen betreden, wat verstoppingen of operationele storingen kan veroorzaken.
De staven in het T-stuk fungeren als een beschermende barrière die de vloeistofstroom mogelijk maakt en tegelijkertijd verhindert dat varkens de tak binnendringen.
Versperde T-stukken worden vaak gebruikt in:
Fabrikanten van industriële pijpleidingen zoalsShiwangproduceren hoogwaardige balk-T-stukken die zijn ontworpen om te voldoen aan strenge eisen op het gebied van druk- en corrosieweerstand.
Pigging-systemen zijn van cruciaal belang voor het behoud van de efficiëntie van pijpleidingen. Aftakpijpleidingen brengen echter operationele risico's met zich mee wanneer varkens door het systeem reizen.
Gestreepte T-shirts spelen een cruciale rol bij het voorkomen van verschillende potentiële problemen:
Zonder geblokkeerde T-stukken zouden pigging-operaties onbetrouwbaar en gevaarlijk kunnen worden, vooral in complexe pijpleidingnetwerken.
Het werkingsprincipe van een barred tee is eenvoudig maar zeer effectief.
Binnen de aftakking van het T-stuk zijn verschillende stalen staven parallel of kruislings gelast. Deze staven laten vloeistof door terwijl ze grotere voorwerpen zoals varkens blokkeren.
Het ontwerp zorgt voor:
Tijdens varkenswerkzaamheden:
Deze eenvoudige mechanische barrière beschermt zowel de pig- als de pijpleidinginfrastructuur.
Een versperd T-stuk bestaat uit verschillende belangrijke structurele elementen die sterkte, betrouwbaarheid en duurzaamheid garanderen.
| Onderdeel | Beschrijving |
|---|---|
| Hoofdleiding | De primaire pijpleiding waar varkens naartoe reizen |
| Filiaalverkoop | De secundaire leidingaansluiting |
| Interne balken | Stalen staven zijn over de aftakkingsopening gelast |
| Gelaste verbindingen | Zeer sterke lassen die de structurele integriteit garanderen |
| Versterkingsgebied | Extra dikte om hoge druk te weerstaan |
De interne staven zijn zorgvuldig uit elkaar geplaatst om ervoor te zorgen dat de vloeistofstroom niet wordt beperkt, terwijl toch wordt voorkomen dat varkens de tak binnendringen.
Geblokkeerde T-stukken zijn er in verschillende configuraties, afhankelijk van de ontwerpvereisten van de pijpleiding.
Bedrijven zoalsShiwangkan ook op maat gemaakte T-shirts produceren om aan speciale technische vereisten te voldoen.
Materiaalkeuze is cruciaal voor het garanderen van de veiligheid en duurzaamheid van pijpleidingen.
| Materiaal | Typische toepassing |
|---|---|
| Koolstofstaal | Olie- en gaspijpleidingen |
| Roestvrij staal | Corrosieve omgevingen |
| Gelegeerd staal | Hoge temperatuur- en hogedruksystemen |
| Duplex roestvrij staal | Offshore-pijpleidingen |
Hoogwaardige fabrikanten zoalsShiwangervoor zorgen dat materialen voldoen aan internationale normen zoals ASTM-, ASME- en API-specificaties.
Barred T-stukken worden veel gebruikt in industrieën waar pijpleidingen piggable moeten blijven.
Hun vermogen om verkeerde routes van varkens te voorkomen, maakt ze tot essentiële componenten van de moderne pijpleidinginfrastructuur.
Het gebruik van geblokkeerde T-stukken biedt verschillende operationele en economische voordelen.
Deze voordelen maken balk-T-stukken tot een standaard ontwerpelement in piggable pijpleidingsystemen.
| Functie | Gestreept T-stuk | Standaard T-stuk |
|---|---|---|
| Interne balken | Ja | Nee |
| Gebruikt in varkenssystemen | Ja | Nee |
| Voorkomt het binnendringen van varkens | Ja | Nee |
| Typische toepassingen | Olie- en gaspijpleidingen | Algemene leidingsystemen |
Deze vergelijking laat duidelijk zien waarom balk-T-stukken essentieel zijn in piggable pijpleidingen.
Het kiezen van het juiste T-stuk met balk hangt af van verschillende technische overwegingen.
Het raadplegen van ervaren fabrikanten zoalsShiwangzorgt ervoor dat het balk-T-ontwerp voldoet aan de technische vereisten van uw pijpleidingproject.
Een juiste installatie garandeert de prestaties op lange termijn van geblokkeerde T-stukken.
Een geblokkeerd T-stuk voorkomt dat pijpleidingspijpen de aftakkingspijpleidingen binnendringen, terwijl vloeistof door de aftakkingsverbinding kan stromen.
Ze worden vaak gebruikt in olie- en gaspijpleidingen, raffinaderijen, petrochemische fabrieken en elk piggable pijpleidingsysteem.
Nee. De staven zijn ontworpen om vloeistofstroom mogelijk te maken terwijl ze varkens blokkeren, waardoor drukverlies wordt geminimaliseerd.
Ja. Fabrikanten houden vanShiwangop maat gemaakte T-stukken met balkjes leveren op basis van de diameter van de pijpleiding, de varkensgrootte en de drukvereisten.
Ze voldoen doorgaans aan normen zoals ASME, ASTM en API, afhankelijk van de toepassing.
Gestreepte T-stukken zijn een cruciaal onderdeel van piggable pijpleidingsystemen. Door te voorkomen dat varkens aftakleidingen binnendringen, zorgen ze voor veilige en efficiënte pijpleidingactiviteiten in sectoren zoals de olie-, gas- en petrochemie.
Hun gespecialiseerde ontwerp, duurzame materialen en operationele betrouwbaarheid maken ze essentieel in de moderne pijpleidinginfrastructuur.
Als u op zoek bent naar pijpleidingfittingen van hoge kwaliteit, inclusief balk-T-stukken,Shiwangbiedt professionele productieoplossingen die zijn ontworpen om te voldoen aan internationale normen en veeleisende industriële omgevingen.
Voor productdetails, technische specificaties of op maat gemaakte pijpleidingoplossingen,neem contact met ons opOntdek vandaag nog hoe wij uw pijplijntechnische projecten kunnen ondersteunen.
